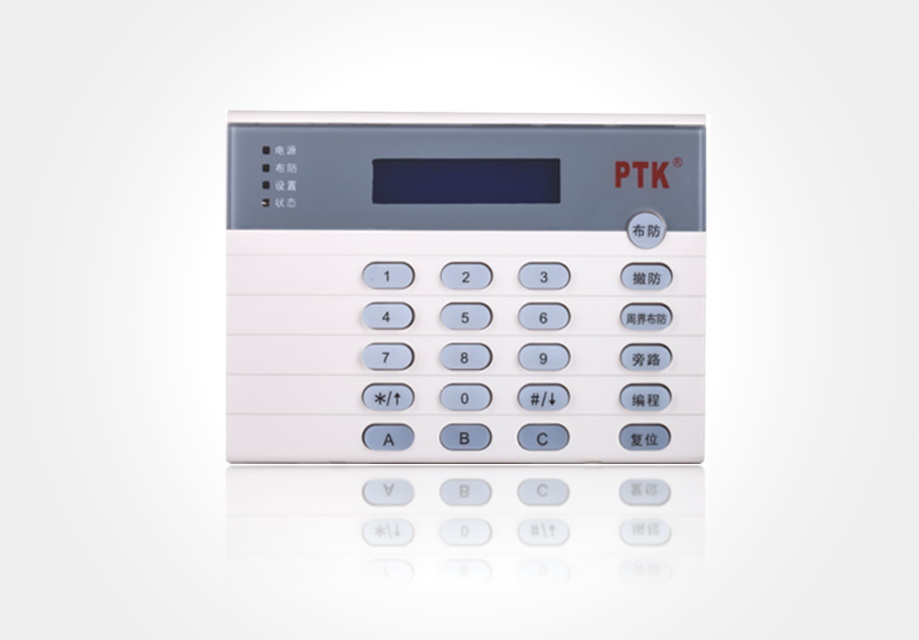

PTK-7547中文液晶显示键盘是为PTK-7416、PTK-7464、PTK-7480总线制报警主机的配套产品,可用于各种编程操作、显示报警信息,
挂接在通讯总线上的中文液晶键盘,最多可以挂接7台,地址从1到7。
挂接在通讯接口上的中文液晶键盘只能作为从键盘使用,不可以编程,可以通过密码和遥控器对该键盘进行撤布防,就地报警并显示报警信息。
主要特点:
编程操作:使用密码对主控设备(如7416、7464、7480报警主机)进行各种编程操作。
中文液晶显示:所有的布撤防、报警、旁路、及相应的防区号都在中文LCD上直观显示。
夜光显示:平时自动熄灭,按键时亮起,可在黑暗的环境下正常操作键盘。

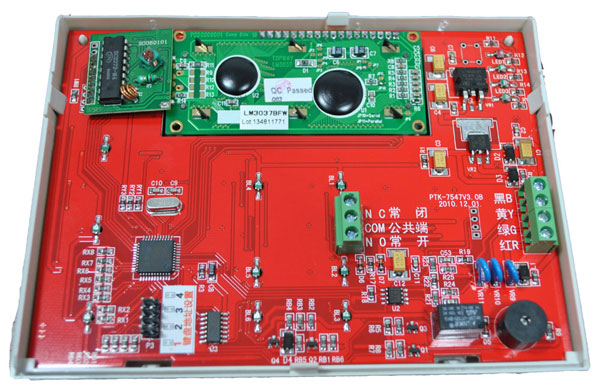

警号输出:输出常开的开关信号,作为警号输出,报警时可连接警号,现场发出警报驱吓窃贼。
通讯连接:通过屏蔽双绞线与主控设备(如7416、7464、7480报警主机)连接。
遥控器操作:用户可选用遥控器进行布防、撤防、留守布防、紧急求助等操作。
常用功能表
出厂用户密码:123456;编程密码:987600
序号 | 功能 | 操作(中括号里是按键名) | 说明 |
1 | 进入编程 | 前提:撤防状态(第二行显示八个“C”);编程密码+[编程]+“区域号 0”+[编程] | 进入编程后,[*]上翻、[#]下翻选择菜单;[布防]进入、[撤防]返回 |
2 | 布防 | 用户密码+[布防],或按遥控器[关锁]键 | 前提:没有设备掉线或防区异常 |
3 | 撤防 | 用户密码+[撤防],或按遥控器[开锁]键 | 撤防本区域防区 |
4 | 单防区布防 | 用户密码+[旁路]+“防区设备号”+[布防] | 单独布防所输入防区 |
5 | 单防区撤防 | 用户密码+[旁路]+“防区设备号”+[撤防] | 单独撤防所输入防区 |
6 | 清除屏幕信息 | 用户密码+[#] | 清除屏幕报警信息 |
7 | 消除键盘警号 | 用户密码+[*] | 消除键盘警号声音 |
8 | 消除主板警号 | 编程密码+[#] | 消除主板警号声音 |
9 | 控制联动设备 | 编程密码+[旁路]+“联动设备号”+[布防] | 开启联动设备 |
编程密码+[旁路]+“联动设备号”+[撤防] | 关闭联动设备 | ||
10 | 恢复编程密码 | 主板断电,跳线帽短接“JP2”,重新上电 | 恢复系统编程密码 |
11 | 恢复出厂设置 | 短接主板上的“JP2”,编程密码+[复位] | 恢复参数到出厂设置 |
